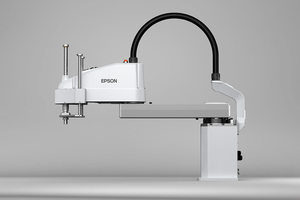

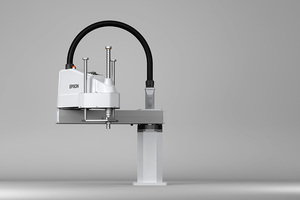

비즈니스용 제품 로봇 스카라 로봇 LS50C 시리즈 - 1000mm

LS50C 시리즈 - 1000mm

확대
LS50C 시리즈 - 1000mm
LS50C 시리즈 - 1000mm
LS50C 시리즈 - 1000mm
LS50C 시리즈 - 1000mm
LS50C 시리즈 - 1000mm
LS50C 시리즈 - 1000mm

LS50C 시리즈 - 1000mm

판매점 검색

제품 특징

  • 가반 중량 최대 50kg 중량물 대응
  • 제3관절 지지축 추가로 고하중/고관성 대응
  • 대형 엔드이팩터를 적용한 다중 워크피스 핸들링에 적합
  • 배터리 리스 모터 유닛 채용으로 유지 보수의 간소화
  • ISO10218-1/NRTL 인증 취득
  • 폭 넓은 안전 기능 지원
구매 상담
지원

최대 가반중량 스카라 로봇

엡손 스카라 로봇 라인업 중 최대 가반 중량 50kg을 지원하며, 중량물 처리 작업을 요구하는 다양한 산업 공정에 최적화된 솔루션 입니다. 반면, 콤팩트한 풋프린트와 경량 바디 덕분에, 생산 라인 레이아웃의 자유도를 극대화 하고 설치 부담을 최소화 합니다.

주요 사양

- 가반 중량: 최대 50kg

- 로봇 암길이: 1000mm

- 반복 정밀도: +/- 0.05mm

- 설치 방법: 가대 설치

- 환경 사양: 표준

- 산업군: 2차 전지 (EV, ESS용 배터리), 자동차 부품 등

- 권장 어플리케이션: 로딩 및 언로딩, 픽 앤 플레이스, 조립, 검사 등

Optional Arm figurations:

설치방법: 가대 설치

기타:

무게(케이블 중량 제외): 60kg (LS50-CA02S), 61kg (LS50-CA04S)

Core Specification:

최대 동작 속도: 제1관절+제2관절: 6100mm/s
제3관절: 770mm/s
제4관절: 660deg/s암 길이(제1+제2관절): 1000mm모터 소비 전력: 제1관절 : 750 W
제2관절 : 600 W
제3관절 : 400 W
제4관절 : 150 W가반 중량 (하중): *1
정격: 30kg
최대: 50kg반복 정밀도: 제1관절+제2관절: +/-0.05mm
제3관절: +/-0.02mm
제4관절: +/-0.01deg제4관절 허용 관성 모멘트: *2
정격: 1.0kg * m2
최대: 2.45kg * m2최대 동작 범위: 제1관절: +/-132deg
제2관절: +/-135deg
제3관절: 210mm(LS50-CA02S), 400mm(LS50-CA04S)
제4관절: +/-360deg

기타 사양:

적용 컨트롤러: RC800-A사용자 배선: D-Sub 15Pin x1, D-Sub 9pin x 1, RJ45 8pin x1사용자 배관: Φ8mmx2, Φ6mmx2: 0.59MPa환경 사양: 표준전원/케이블 길이: 표준: 3m, 5m, 10m, 15m, 20m / 내골곡: 5m, 10m, 15m, 20m안전 규격: CE, KCs, NRTL

주석:

노트: *1: 부하 중량은 최대 가반 중량을 초과하여 사용하지 마십시오.
*2: 부하 중심이 제4관절 중심 위치와 일치하는 경우의 값입니다. 중심 위치가 제4관절 중심 위치를 벗어나면 Inertia 명령으로 편심량을 설정해 주십시오.
전체 사양 보기 전체 사양 숨기기
모든 사양 인쇄
