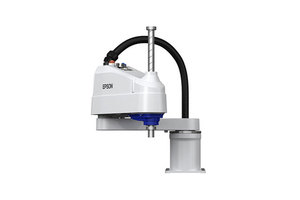

LS10B시리즈 - 800mm

기본 성능을 중시한 심플한 설계!

Epson LS10 SCARA 로봇은 가격 대비 성능과 신뢰할 수 있는 기본 성능을 원하는 고객에게 이상적입니다. 간단한 조립, 반송 공정 등에 적합합니다. 기본 성능을 중시하였으며 설치 면적이 작기 때문에 직교 로봇에서 교체하기도 쉽습니다. 또한,
조작성이 우수한 컨트롤러로 로봇 동작의 설정, 관리를 간단하게 처리할 수 있습니다. Epson LS10 SCARA는 가격과 성능이 모두 중요한 경우에 선택할 수 있는 로봇입니다. LS10 SCARA 암은 리치 600, 700 또는 800 mm 중에 선택할 수 있으며 ISO 4 Clean 모델을 제공합니다. 사이클 타임, 사용 편의성, Epson 특유의 신뢰성을 두루 갖춘 LS10는 최상의 로봇입니다.
모든 Epson LS10 SCARA 로봇은 합리적인 가격에 사용 편의성과 신뢰성을 제공하는 고성능 RC90 컨트롤러가 함께 제공됩니다. Epson RC+는 비전 가이던스, DeviceNet, Profibus, Microsoft .NET 지원, GUI Builder 등의 옵션과 함께 사용하실 수 있습니다.

      • 고속 사이클 처리
      • 업계 최고의 사용 편의성
      • 800 mm 암 길이
      • ISO 4 Clean 모델 제공

LS-Series 로봇 라인업에 포함되어 있는 LS10 모델은 빠른 속도와 합리적인 가격이 중요한 분야를 위해 더 긴 리치 또는 더 높은 페이로드를 제공하는 제품입니다. LS10 로봇은 RC90 컨트롤러가 함께 제공되는데, 이 컨트롤러는 RC+ 개발 환경을 사용하고 비전 가이던스, .NET 연결, DeviceNet, Profibus, CC-Link, GUI Builder 등의 옵션과 함께 사용하실 수 있습니다.

고성능
- 부품 처리량을 극대화하는 빠른 사이클 타임
- 우수한 가속도/감속도와 부드러운 시작/중지 동작
- 부품을 빠르고 정확하게 이동
- 강력한 독점 서보 시스템 디자인으로 잔류 진동 최소화

뛰어난 가치
- 타사 동일 스펙 제품 대비 합리적인 가격
- 반도체 및 기타 산업을 위한 표준 및 ISO 4 Clean 모델 제공
- Epson 품질, 신뢰성 및 기술 지원 제공

Epson 자체 개발 소프트웨어
- Epson RC+는 개발 시간을 절약하는 사용 편의성 제공
- 작업을 한 번에 간편하게 처리할 수 있는 성능 제공
- 시스템 성능을 극대화하고 전체 개발 시간을 단축하는 통합 옵션(자세한 내용은 옵션 페이지 참조)

다양한 분야 및 산업에 사용
- 자동차 – 점화 모듈 조립, 전조등과 후미등 조립 및 검사, 클러치 조립, 연료 분사 장치 조립, 대시보드 조립 등
- 전자 제품 - PC 보드 검사, 회로 기판 부품 자동 청소 등
- 산업용 제품 – 연기 감지기 조립, 광섬유 커넥터 조립, 전구 조립, 유압 밸브 테스트 등
- 반도체 - 주문형 칩 조립 및 테스트, 와이어 본딩, 자동 보드 테스트, 우주 항공 전자 부품 조립 등
- 태양열 - 전지판 조립 등
- 통신 - 휴대폰 조립 및 테스트, 라디오 조립 및 테스트 등
- 하드 드라이브 - 덮개 부착, 디스크 연마, 자기 테이프 카트리지 조립, 고정밀 드라이브 조립 등
- 의료 - 메스날 가공, 치과용 기기 인서트 몰딩, 심박 조율기 배터리 조립, 와이어 스틴트 레이저 용접, 보청기 조립 등
- 소비재 – 페인트 브러시 조립, 전동 칫솔 조립, 전기 톱 조립, 커넥터 조립 등
- 제약 - 주문 처방전 작성, 정제 포장, 단백질 결정 분석 등
- 실험실 자동화 - 피펫 포장, DNA 검사 시퀀싱, 혈액 분석, 시험관 캐핑, 시험관 취급 등

기타:


무게(케이블 중량 제외): 17 kg

Core Specification:


최대 동작 속도: 제1축+제2축: 6800mm/초
제3축: 1100mm/초
제4축: 2000도/초암 길이(제1+제2관절): 325mm+275mm=600mm가반 중량 (하중): 최대: 10kg
정격: 5kg반복 정밀도: 제1축+제2축: +/-0.02mm
제3축: +/-0.01mm
제4축: +/-0.01도제4관절 허용 관성 모멘트: 정격: 0.01kg * m2
최대: 0.12kg * m2최대 동작 범위: 제1축: +/-132도
제2축: +/-150도
제3축: 200mm (Standard)/ 170mm (Cleanroom model)
제4축: +/-360도표준 사이클 타임: *1
0.42 초

기타 사양:


원점 복귀: 원점 복귀 없음사용자 배선: D-Sub 15Pin적용 컨트롤러: RC90사용자 배관: Φ4mmx1,Φ6mmx2환경 사양: Standard/ Cleanroom (ISO 4 clean)안전 규격: ANSI/RIA, KC, KCs

주석:


노트: *1: 사이클타임: 아치 모션(가로 300mm 세로 25mm 왕복)에서 2Kg 반송시의 최고 속도가되는 동작 포인트로 동작시의 시간입니다.
