Epson Vision Guide
Epson Vision Guide

사용이 간편한 화상 처리 시스템

    • 엡손 화상 처리 시스템 (Epson Vision Guide)를 통해, 다양한 어플리케이션을 간편하게 개발할 수 있습니다.

      - 동일한 소프트웨어(Epson RC+)로 로봇과 비전 모두 프로그래밍 가능하여 편리합니다.

      - 이해하기 쉬운 GUI로 신속한 자동화 시스템 설치가 가능합니다.

      - 비전 가이드 Wizard를 지원하여, 손쉽게 캘리브레이션 작업을 할 수 있습니다.

      - 장치 셋업 전 시뮬레이션으로 화상처리 검증이 가능해, 작업 시간을 단축해 줍니다.

      - 엡손은 로봇과 비전을 모두 지원하기 때문에, 신속한 장치 셋업 및 유지 보수가 가능합니다.

      솔루션센터 온라인 가상투어 체험하기(링크)

구매 상담
지원

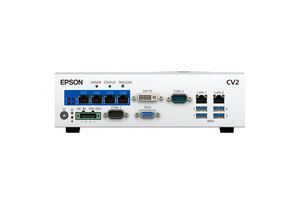

CV2시리즈

  • 컨트롤러 제어 구동 방식으로, 별도의 Option License가 필요하지 않습니다.
  • CV2 비전 시스템은 뛰어난 화상 처리 능력으로 다양한 비전 애플리케이션을 손쉽게 해결 합니다.
  • 비전 시스템에는 엡손 컨트롤러와 병렬로 실행되는 강력한 CPU 및 비전 처리 기술이 포함되어 있어 처리량이 극대화 됩니다.
  • 화상처리 속도 요구사항에 따라 3가지 모델 CV2-HA(고속), CV2-SA(표준), CV2-L(기본)을 지원합니다.
  • 최대 6대의 카메라 (GigE 카메라 4대 / USB카메라 2대)를 지원합니다.



PV1

  • PC제어 구동 방식으로, 별도의 Option License가 필요합니다.
  • PC에서 Epson Vision Guide의 완벽한 성능을 편리하게 이용하실 수 있습니다.
  • 최대 8개의 GigE 카메라를 지원합니다. (USB카메라는 지원하지 않습니다.)
  • PC는 고객 준비 사양입니다.



다양한 어플리케이션 지원 - 선별 작업, 검사, 컨베이어 트랙킹, 미세 정렬 등



Robot Options:

Camera 연결: GigE카메라와 USB카메라를 동시 사용 가능
Standard(0.3M)/1.3M/2M/5M/10M/20M 카메라를 동시 사용 가능
컬러와 흑백 카메라를 동시 사용 가능설치 위치: 하향 고정 카메라
상향 고정 카메라
J2 mobile camera (SCARA)
J4 mobile camera (SCARA)
J5 mobile camera (6-axis)
J6 mobile camera (6-axis)
단독설치 (로봇 모션 범위 밖)CPU: Intel Pentium G2120크기: 232(W) x 175(D) x 70(H)사용환경: Ethernet (10M/100M/1000Mbps), USB2.0Lens Mount: C Mount전원공급: DC 24V대응 카메라: GigE Camera
• Standard (0.3M pixel): 640(H) x 480(V)
• 2M pixel: 1600(H) x 1200(V)
• 5M pixel: 2560(H) x 1920(V)
• 10M pixel: 3664(H) Ⅹ 2748(V)
• 20M pixel: 5472(H) Ⅹ 3648(V)Vision Tool: Geometric pattern matching
Correlation pattern matching
BLOB detection
Edge detection (point, line and arc)
Defect detection
다양한 이미지 제어 툴 (enlargement, reduction, etc.)
