엡손 분광 비전 시스템

색상 검사의 자동화를 실현하는 엡손 분광 비전 시스템

제조 현장의 색상 검사 공정에서는 품질과 안정성이 모두 요구됩니다. 엡손 분광 비전 시스템은 육안 검사나 RGB카메라 등 기존 색상 검사 방식이 가지는 한계를 뛰어넘고 보다 편리한 색상 검사 자동화 솔루션을 제공합니다.

    • - 한번에 멀티 포인트의 분광 정보를 취득 할 수 있어 검사 시간이 단축되고, 분광 측색계로 검사하기 어려운 표면 내 균일하지 않은 색상을 쉽게 포착 가능

      - 가시광선 영역의 16파장 데이터를 고속으로 취득하여, RGB카메라로는 포착하기 어려운 미묘한 색상차이도 판별이 가능

      - 가볍고 콤팩트한 사이즈로 색상 검사실 내 사용 또는 기존 생산 라인에 검사 단계를 추가 할 때 설치가 간편함

엡손 분광 비전 시스템 주요 구성품

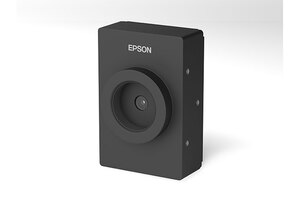

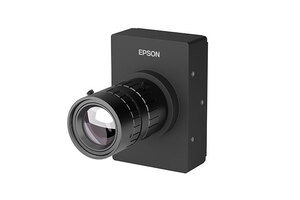

  • 분광 카메라 (SV-700S)

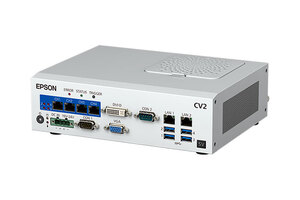

  • 분광 비전 컨트롤러 (CV2-SV)
  • 오프라인 소프트웨어 (엡손 분광 비전 툴)
  • 인라인 소프트웨어 (Epson RC+7.0 / Vision Guide)



엡손 분광 카메라 주요 특징

  • 영역 스캔 분광법: 마치 육안으로 보는 것 처럼 지정된 영역의 색상을 일괄적으로 측정할 수 있습니다. 라인 스캔 카메라 처럼 물체를 옮기고 이미지를 캡쳐할 필요가 없습니다.
  • 고속 스위칭 16밴드: RGB 카메라 보다 색 범위가 넒어 RGB카메라로는 구분이 어려운 미묘한 색차도 구분할 수 있습니다. 가시광선 범위(400~700mm)에서 16개 대역을 빠르게 전환하여 색상을 측정합니다.
  • 콤팩트&경량: RGB카메라 만큼 작고 가벼우며 RGB카메라를 대체하거나 생산 라인에 검사 단계를 추가하여 거의 모든 곳에 설치할 수 있습니다. 색상 검사실에도 쉽게 설치할 수 있습니다.



엡손 분광 비전 시스템 주요 구성품

  • 엡손 분광 비전 툴: 오프라인 소프트웨어로, 색상 검사에 특화된 프로그래밍이 필요 없는 간단한 소프트웨어 입니다.
  • Epson RC+7.0 / Vision Guide: 인라인 소프트웨어로, 이미지 처리 기능을 갖추고 프로그래밍을 통해 다양한 색상 검사 어플리케이션이 구축 가능한 소프트웨어 입니다.



다양한 색상 검사 공정에 적용이 가능

  • 장신구 색상 검사: 가방 등의 장식품에 도료나 방청제가 정상적으로 도표되어 있는지 검사
  • 화장품의 색상 검사: 파운데이션 충진 후 제품의 색상이 안정적인지 검사
  • 유사한 색상 부품의 색 판정 등


Robot Options:


Camera 연결: 스펙트럼 범위: 400~700nm
스펙트럼 대역: 16bands
스펙트럼 대역폭: 20nm
분광 분해능: 45nm (반치폭, 대표값)
공간 해상도: QVGA (320x240), VGA (640x480), XGA (1,024x768)
픽셀 크기: 1.67 x 1.67µm
유효 픽셀 영역: 1.71 x 1.28 mm
셔터: 롤링 셔터
렌즈 마운트: C 마운트
치수: 30 x 49 x 73.5mm
무게: 175g
카메라 케이블: 굴곡 저항 3m (x2, 번들)

일반:


적정 습도: 20 ~ 80 % (결로 없을 것)적정 온도: 5 ~ 40°C
